Zuiverheidscontrole van koperen fittingen in Semiconductor Specialty Gass Systems
Inleiding tot Semiconductor Specialty Gass Systems
De productieprocessen van halfgeleiders vragen ultra-clan, sterk gecontroleerde omgevingen.
Specialty gastoevoersystemen spelen een cruciale rol bij het etsen, depositie, doping en reinigingsstappen.
Gassen zoals silaan, ammoniak, waterstofchloride en stikstof trifluoride vereisen hoge zuivere transportpaden.
Brass -fittingen, hoewel niet altijd de eerste keuze, worden soms toegepast in secundaire lijnen of ondersteuningssystemen.
Handhavenchemische zuiverheid en structurele integriteitvan koperen fittingen is van vitaal belang om besmetting te voorkomen.
Het belang van materiële zuiverheid in halfgeleidertoepassingen
Halfgeleiders zijn extreem gevoelig voor onzuiverheden op moleculair niveau.
Zelfs onderdelen-per-miljard (PPB) verontreiniging door leidingen of fittingen kan leiden tot opbrengstverlies of apparaatfalen.
Outgassing, corrosie of oppervlakte -reacties in gasleidingen moeten strak worden geregeld.
Dit maakt materiaalselectie en zuiverheidsbeheer centraal in het ontwerp van het gassysteem.
Messing, met de juiste afwerking en kwaliteitscontrole, kunnen aan deze normen voldoen in niet-kritische gasleidingen.
Samenstelling en zorgen van messing materiaal
Standaard messing is een legering van koper en zink, die soms lood of tin bevat.
Onzuiverheden zoals zwavel, fosfor of restoliën kunnen de zuiverheidsniveaus in gevaar brengen.
Messing met een hoog leads wordt strikt vermeden in cleanroom- of halfgeleidertoepassingen.
AlleenLaag-lead, dezincificatie-resistent (DZR)Messing moet in aanmerking worden genomen voor dergelijke omgevingen.
Fabrikanten moeten biedenmateriële certificatenbevestiging van de naleving van SEMI-, ASTM- of ROHS -normen.
Oppervlakteafwerking en elektopolishingseisen
De interne oppervlakte -afwerking van koperen fittingen heeft een grote invloed op de reinheid van het gassysteem.
Ruwe of poreuze oppervlakken vallen vocht, koolwaterstoffen en deeltjes vast, waardoor besmetting op lange termijn veroorzaakt.
Om dit tegen te gaan, zijn fittingen vaakgeëlektoliseerdom een glad, gepassiveerd binnenoppervlak te bereiken.
Doeloppervlak ruwheid (RA) is meestal minder dan0.2 µmvoor gasverdelingslijnen.
Post-polishing, fittingen ondergaan schoonmakenultrazekere oplosmiddelengevolgd door vacuümdrogen en stikstofboren.
Deeltjesregeling en cleanroom verpakking
Koperen fittingen voor halfgeleidersystemen moeten voldoen aan strikteSpecificaties van deeltjescellen.
Alle losse deeltjes of metalen vlokken kunnen rampzalig zijn voor gasgevoelige wafels.
Om dit aan te pakken, ondergaan fittingen hoge zuiverheidultrasone reinigingmet behulp van DI Water- en Klasse 100 Cleanroom -normen.

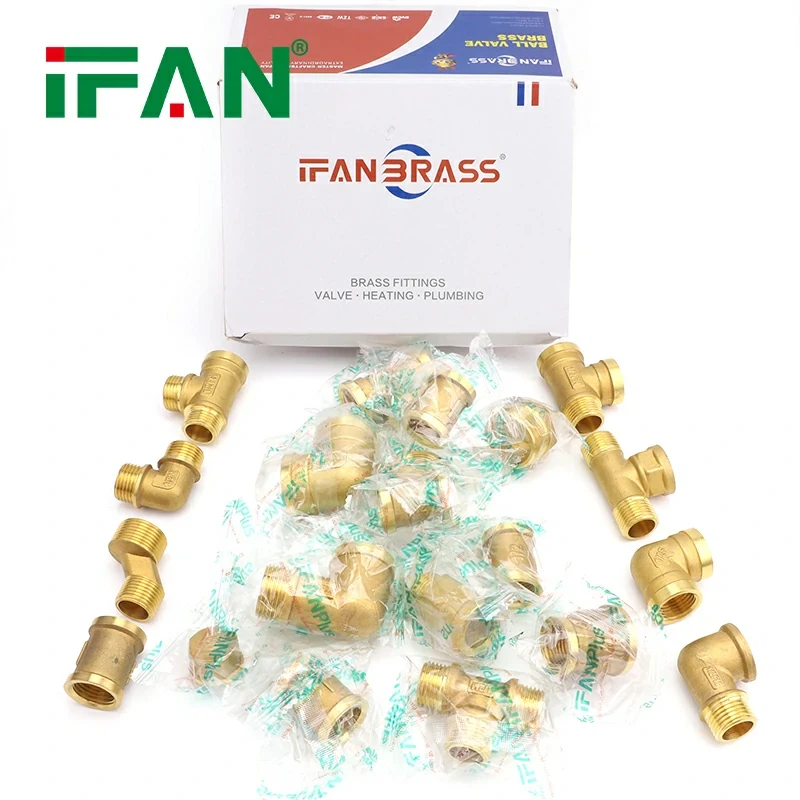

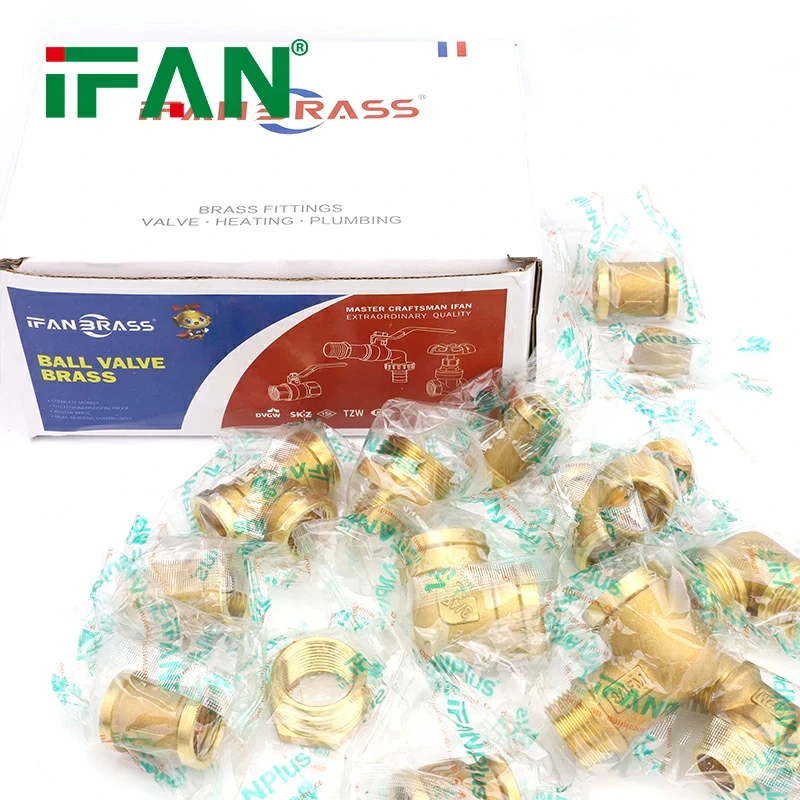

Eenmaal schoongemaakt, zijn fittingenmet dubbele zakin de verpakking van schone kwaliteit om herbevestiging te voorkomen.
Labels omvatten vaak veel traceerbaarheid, reinigingsbatchinformatie en vochtbesturingsindicatoren.
Passivering en coatings voor chemische stabiliteit
Omdat messing reactiever is dan roestvrij staal, is oppervlakte -passivering cruciaal.
Passiveringsmethoden omvatten gecontroleerde oxidatie, chroomvrije coatings, ofnikkelplating.
Nikkel- of stroomloze nikkelcoatings dienen als een barrièrelaag om uitloging of oxidatie van zink te voorkomen.
Deze coating verbetert ook de chemische compatibiliteit met gassen zoals HF of CLF₃.
Regelmatige dikke diktecontroles en hechtingstests zorgen voor duurzaamheid in systemen onder druk.
Inspectie, certificering en traceerbaarheid
Hoge zuivere koperen fittingen moeten voorbijgaaninspectie op meerdere niveausvóór integratie in gaslijnen.
Testen omvat:
Heliumlektests (meestal<1x10⁻⁹ atm-cc/sec)
Restgasanalyse (RGA)
Microbalance -deeltjesverwerpende tests
XRF of ICP-MS voor materiaalverificatie
Elke pasvorm moet volledig zijnTraceerbaar door lotnummer, met geassocieerdCertificaten van conformiteit (COC).
Sommige faciliteiten vereisen audits van derden of ISO 14644-certificeringsdocumentatie.
Applicatiegrenzen en alternatieven
Hoewel messing kan voldoen aan de zuiverheidscriteria, is het gebruik ervanbeperkt tot niet-kritische padenin halfgeleider Fabs.
Voor ultrahoogte zuiverheid (UHP) gasleidingen,316L roestvrij staal met videorecorder of orbitale lassenheeft de voorkeur.
Messing fittingen kunnen worden toegepast in uitlaatsystemen, zuiveringslijnen ofProceskoelwatersystemen verwerken.
Wanneer correct geselecteerd en op de juiste manier behandeld, biedt koper een kosteneffectieve, stabiele oplossing.
Toekomstige vooruitgang in coating- en reinigingstechnologie kan zijn nut in halfgeleidertoepassingen uitbreiden.
Conclusie
Zuiverheidscontrole in koperen fittingen voor Semiconductor Specialty Gas Systems is zowel complex als essentieel.
Van materiaalselectie tot oppervlakteafwerking en verpakking, elke stap heeft invloed op de gaskwaliteit.
Hoewel messing niet ideaal is voor hoge zuiverheidstoepassingen, kunnen geavanceerde behandeling en kwaliteitscontrole het levensvatbaar maken in geselecteerde zones.
Door rigoureuze inspectie, passivering en certificering kunnen deze fittingen veilig de volgende generatie chipproductieomgevingen ondersteunen.
