Analyse van NPT- en BSP -thread -standaardverschillen in pijpfittingen met koperen schroefdraad

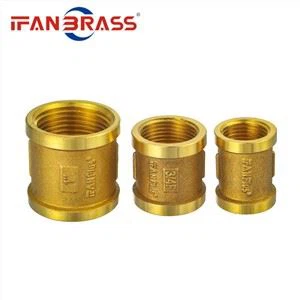

Inleiding tot pijpfittingen met koperen schroefdraad
Brass -pijpfittingen met messing worden veel gebruikt in sanitair-, HVAC- en industriële vloeistofsystemen.
Vanwege hun corrosieweerstand en sterkte is messing ideaal voor zowel water- als gastoepassingen.
Wereldwijde markten gebruiken echter vooral verschillende thread-normenNPT (National Pipe Thread)EnBSP (Britse standaardpijp).
Inzicht in de verschillen tussen deze twee systemen is essentieel voor compatibiliteit en veiligheid.
Onjuiste thread -matching kan leiden tot lekkage, mechanische falen of zelfs systeemgevaren.
Overzicht van NPT -threadstandaard
NPT staat voorNationale pijpdraad, een in de VS gevestigde standaard vastgesteld door ANSI/ASME.
NPT -threads zijntaps, wat betekent dat de draaddiameter afneemt over de lengte.
Deze conus biedt een mechanische afdichting wanneer de schroefdraden aan elkaar worden vastgedraaid.
Een draadhoek van60 gradenwordt gebruikt in NPT -threads.
Vaak toegepast inNoord -Amerika, NPT heeft de voorkeur in gas-, hydraulische en watersystemen.
Draadmaat wordt gedefinieerd door nominale pijpgrootte (bijv. 1/2 ", 3/4").
Overzicht van de BSP -threadstandaard
BSP verwijst naarBritse standaardpijp, bestuurd door ISO 228 en ISO 7 -normen.
BSP komt in twee vormen:BSPP (parallel)EnBSPT (taps toelopend).
BSPT biedt een drukverichte afdichting zoals NPT, terwijl BSPP een O-ring of wasmachine vereist.
BSP -threads gebruiken een55 gradenDraadhoek-verschillend uit de 60 graden van NPT.
BSP is gebruikelijk inEuropa, Azië, Australië en Afrika.
Deze standaard wordt vaak gezien in industriële leidingen en gecomprimeerde luchtsystemen.
Belangrijke dimensionale verschillen
Ondanks vergelijkbare nominale grootte,NPT- en BSP -threads zijn niet uitwisselbaar.
Hier zijn de belangrijkste dimensionale contrasten:
Draadhoek: Npt=60 diploma, bsp=55 diploma
Taps toelopen: NPT is altijd taps toe; BSP kan taps toelopen (BSPT) of Parallel (BSPP)
Pitch en TPI: Draden per inch verschillen tussen de twee systemen
Afdichtingsmethode: NPT -afdichtingen via draadweg; BSPP vereist meestal pakkingen of o-ringen
Zelfs een lichte mismatch in toonhoogte of hoek kan leiden tot een lek of mechanisch falen.
Compatibiliteitsrisico's en veel voorkomende fouten
Het samenstellen van NPT- en BSP -threads kan tot ernstige problemen leiden:
Slechte draadbetrokkenheid door niet -overeenkomende hoeken
Onvermogen om de montage volledig aan te spannen
Potentieel kraken of strippen van draden
Vloeistof- of gaslekken door gebrek aan de juiste afdichting
Helaas kunnen sommige fittingen "voelen" alsof ze passen, waardoor misleidend installatie -vertrouwen veroorzaakt.
Verifieer het draadtype altijd met markeringen of draadmeters vóór de montage.
Identificatiemethoden voor threadtype
Om te bepalen of een koperen fitting NPT of BSP gebruikt, zijn er verschillende methoden beschikbaar:
Visuele inspectie: NPT -threads zien er scherper uit; BSP -threads zijn meer afgerond
Threadmeter: Meet toonhoogte en bevestigt draden per inch of mm
Remklauw: Controleert grote en kleine diameters
Fabrikantmarkeringen: Veel fittingen zijn gestempeld met BSP- of NPT -labels
Draadsjablonen: Nuttig in workshops voor het vergelijken van bekende monsters
Het gebruik van deze tools zorgt voor de juiste identificatie en voorkomt cross-threading-schade.
Regionale toepassingen en overwegingen
Begrijpen welk threadtype in uw regio wordt gebruikt, is van cruciaal belang voor het verzorgen van componenten.
Noord -Amerika: Voornamelijk NPT (VS, Canada, Mexico)
Europa: Voornamelijk BSP (Duitsland, VK, Frankrijk, enz.)
Azië-Pacific: Beide typen bestaan, maar BSP komt vaker voor in Australië en Zuidoost -Azië
Wereldwijde bedrijven moeten beide threadtypen opslaan of adapters bieden.
Fabrikanten kunnen dubbele standaardproducten aanbieden voor internationale compatibiliteit.
Oplossingen voor systemen met gemengde thread
Gebruik in gevallen waarin BSP- en NPT -systemen moeten worden aangesloten, gebruik de juiste adapters of overgangsfittingen.
Adapters zijn beschikbaar die veilig mannelijk NPT verbinden met vrouwelijke BSP en vice versa.
Controleer altijd de drukbeoordelingen en verzeg de compatibiliteit voor deze adapters.
Gebruik Teflon-tape of anaërobe draadafdichtingsmiddelen die zijn ontworpen voor systemen met gemengde thread.
Dergelijke verbindingen kunnen echter het beste worden vermeden in kritieke of hogedruktoepassingen.
Zet het systeem indien mogelijk opnieuw om alle fittingen onder één threadtype te standaardiseren.
Conclusie
Inzicht in deVerschillen tussen NPT- en BSP -normenis essentieel bij het werken met pijpfittingen met koperen schroefdraad.
Hoewel ze vergelijkbare functies vervullen, hunDraadhoek, taps toelopen, pek- en afdichtingsmechanismenverschillen aanzienlijk.
Zorgvuldige selectie, juiste identificatie en het gebruik van correcte adapters zijn van cruciaal belang om installatiestoringen te voorkomen.
Met verhoogde globalisering moeten fabrikanten en ingenieurs zich bewust zijn van deze normen voor veilige en efficiënte systeemintegratie.
